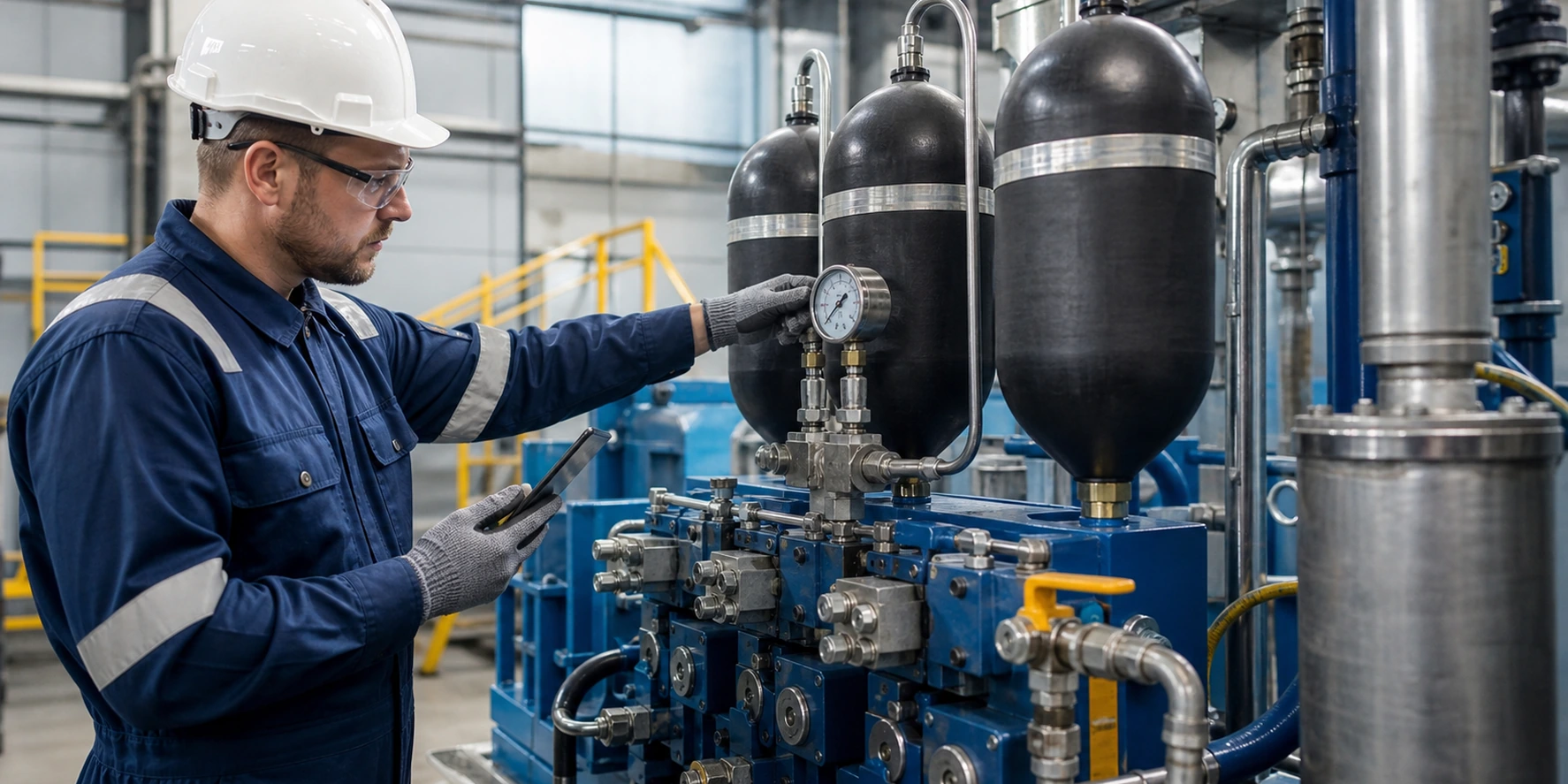

Akümülatör periyodik kontrolü, hidrolik ve pnömatik sistemlerde basınç altında çalışan akümülatörlerin güvenli, verimli ve mevzuata uygun şekilde kullanılmasını sağlamak amacıyla yapılan teknik muayene sürecidir. Endüstriyel tesislerde, pres hatlarında, hidrolik güç ünitelerinde, mobil iş makinelerinde, enerji depolama ve basınç dengeleme uygulamalarında kullanılan akümülatörler; yüksek basınç, gaz ön şarjı, sızdırmazlık elemanları ve emniyet donanımları nedeniyle düzenli kontrol gerektiren kritik ekipmanlar arasında yer alır.
SZUTEST, akümülatör kontrollerini ekipmanın teknik özellikleri, kullanım koşulları, üretici talimatları, ilgili standartlar ve yürürlükteki iş ekipmanı mevzuatı çerçevesinde değerlendirir. Periyodik kontrol sonucunda hazırlanan teknik raporlar; iş güvenliği, bakım planlaması, denetim hazırlığı ve ekipman izlenebilirliği açısından işletmelere önemli avantaj sağlar.
Akümülatör; bir sistemdeki basınç enerjisini depolamak, ani basınç dalgalanmalarını sönümlemek, sistem debisini desteklemek, acil durumda enerji sağlamak veya hidrolik/pnömatik devrenin daha kararlı çalışmasına katkı vermek için kullanılan basınçlı ekipmandır. En yaygın tiplerde gaz tarafında çoğunlukla azot, sıvı tarafında ise hidrolik akışkan bulunur. Bu yapı, akümülatörü klasik bir depo elemanından farklı olarak basınçlı kap karakterine yaklaştırır.
Akümülatörlerin periyodik kontrole tabi tutulmasının temel nedeni, ekipmanın çalışma sırasında yüksek basınç altında bulunmasıdır. Gövde deformasyonu, korozyon, diyafram veya balon hasarı, piston kaçakları, gaz ön şarjındaki uygunsuzluklar, bağlantı elemanlarında gevşeme, sızdırmazlık sorunları ve emniyet donanımlarındaki arızalar hem çalışan güvenliği hem de üretim sürekliliği açısından risk oluşturabilir. Akümülatörler aşağıda sıralanan sebeplerden dolayı periyodik kontrole tabidir:
Basınç altında patlama veya ani enerji boşalması riskinin azaltılması,
Gaz ön şarj basıncının ekipman performansına uygunluğunun doğrulanması,
Sızdırmazlık ve bağlantı noktalarındaki uygunsuzlukların erken tespit edilmesi,
Emniyet valfi, manometre ve yardımcı güvenlik elemanlarının kontrol edilmesi,
Bakım planlamasının ölçülebilir teknik verilere dayandırılması,
İşletmenin yasal denetimlerde sunabileceği kayıtların oluşturulması.
Akümülatör kontrollerinde yasal çerçeve; ekipmanın basınçlı kap niteliği, işletme basıncı, hacmi, kullanım amacı, akışkan/gaz grubu, üretici beyanı ve kurulum koşullarına göre değerlendirilir. Türkiye’de iş ekipmanlarının güvenli kullanımına ilişkin periyodik kontrol yükümlülükleri, İş Ekipmanlarının Kullanımında Sağlık ve Güvenlik Şartları Yönetmeliği ve ilgili teknik düzenlemeler kapsamında ele alınır.
Basınçlı akümülatörler için kontrol yaklaşımında genellikle üç ana başlık öne çıkar:
İş ekipmanları mevzuatı: Ekipmanın güvenli kullanımını ve periyodik kontrol gerekliliğini belirleyen çerçeve.
TS EN 14359: Gaz yüklü akümülatörlerin malzeme, tasarım, imalat, test, emniyet sistemi ve dokümantasyon gereklerini ele alan temel standart.
PED 2014/68/AB: AB pazarına arz edilen basınçlı ekipmanların tasarım, imalat ve uygunluk değerlendirmesi için kullanılan basınçlı ekipman direktifi.
Periyodik kontrol raporu ile CE uygunluk değerlendirmesi aynı işlem değildir. Periyodik kontrol, işletmede kullanılan ekipmanın mevcut durumunun güvenlik ve mevzuat açısından incelenmesidir. CE uygunluk değerlendirmesi ise ürünün pazara arzı, imalat uygunluğu ve ilgili direktif kapsamındaki teknik dosya süreçleriyle ilişkilidir.
| Akümülatör Tipi | Uygulama Alanı | Kontrol Baz Standardı / Değerlendirme |
|---|---|---|
| Diyaframlı akümülatör | Kompakt hidrolik devreler, mobil ekipmanlar, basınç dalgalanması sönümleme ve küçük hacimli enerji depolama uygulamaları. | TS EN 14359, PED 2014/68/AB kapsam değerlendirmesi, üretici talimatları ve ekipman etiket bilgileri. |
| Pistonlu akümülatör | Yüksek hacimli hidrolik sistemler, pres uygulamaları, büyük debi ihtiyacı olan prosesler ve enerji geri kazanım sistemleri. | TS EN 14359, basınçlı kap kontrol kriterleri, NDT gereklilikleri ve üretici bakım dokümanları. |
| Balonlu / torbalı (Bladder) akümülatör | Hidrolik güç üniteleri, şok emme, pulsasyon sönümleme, acil enerji desteği ve devre basıncı dengeleme. | TS EN 14359, PED 2014/68/AB, gaz ön şarj ve sızdırmazlık kontrolleri. |
| Hidropnömatik akümülatör | Hidrolik akışkan ile sıkıştırılmış gazın birlikte kullanıldığı endüstriyel sistemler, pres hatları ve makine ekipmanları. | TS EN 14359, basınçlı kap periyodik kontrol yaklaşımı, işletme basıncı ve hacim değerlendirmesi. |
| Pnömatik akümülatör / hava tankı | Basınçlı hava depolama, kompresör sistemlerinde dengeleme, pnömatik hatlarda debi sürekliliği ve basınç stabilizasyonu. | TS EN 13445-5, TS EN 764-7, TS 1203 EN 286-1 gibi ekipmana uygun basınçlı kap standartları; üretici beyanı. |
Kontrol baz standardı tek başına ekipman uygunluğu anlamına gelmez. Uygun standart seçimi; ekipman etiket bilgileri, tasarım standardı, işletme şartları, üretici dokümanları ve varsa önceki periyodik kontrol raporlarıyla birlikte değerlendirilmelidir.
PED 2014/68/AB kapsam değerlendirmesinde en sık kullanılan ön parametrelerden biri PS x V değeridir. Burada PS, ekipmanın izin verilen azami basıncını; V ise hacmini ifade eder. Ancak nihai kategori yalnızca PS x V hesabıyla belirlenmez. Akışkan grubu, ekipman tipi, kullanım amacı, sıcaklık aralığı, emniyet aksesuarları ve ilgili direktif eki birlikte incelenmelidir.
| PED Kriter | Kapsam / Açıklama |
|---|---|
| PS x V ≤ 200 bar.L | Düşük hacim/basınç kombinasyonuna sahip ekipmanlarda temel dokümantasyon, etiket bilgileri, üretici beyanı ve güvenli kullanım şartları kontrol edilir. Nihai PED yorumu ekipman verilerine göre yapılmalıdır. |
| 200 < PS x V ≤ 1.000 bar.L | Risk seviyesi yükseldiği için CE/uygunluk dokümanları, emniyet aksesuarları, gaz ön şarj değerleri, sızdırmazlık ve işletme koşulları daha detaylı incelenir. |
| 1.000 < PS x V ≤ 3.000 bar.L | Yüksek basınç enerjisi nedeniyle periyodik kontrol planında görsel muayene, fonksiyon kontrolleri, NDT gereklilikleri ve önceki rapor bulguları birlikte değerlendirilir. |
| PS x V > 3.000 bar.L | Kritik ekipman niteliği nedeniyle dokümantasyon, emniyet donanımları, bakım geçmişi, tahribatsız muayene bulguları ve işletme risk analizi kapsamlı şekilde ele alınmalıdır. |
Teknik not
PED sınıflandırması ve CE uygunluk değerlendirmesi, periyodik kontrol raporundan ayrı bir teknik süreçtir. Kapsam için etiket, teknik dosya, uygunluk beyanı ve akışkan grubu birlikte incelenmelidir.
| Kontrol Aşaması | Kapsam |
|---|---|
| 1. Görsel inceleme | Ekipman etiketi, seri numarası, üretici bilgileri, bağlantılar, gövde yüzeyi, korozyon, deformasyon, sızıntı izleri, montaj konumu ve erişilebilirlik incelenir. |
| 2. Gaz yükü basınç kontrolü | Gaz ön şarj basıncı üretici talimatları ve işletme koşullarıyla karşılaştırılır. Uygunsuz ön şarj, ekipmanın performansını ve güvenliğini olumsuz etkileyebilir. |
| 3. Sızdırmazlık testi | Gaz ve akışkan tarafında kaçak, bağlantı noktalarında sızıntı, valf ve bağlantı elemanlarında gevşeme veya hasar bulguları değerlendirilir. |
| 4. Emniyet donanımlarının kontrolü | Emniyet valfleri, manometreler, tahliye düzenekleri, bağlantı elemanları ve varsa yardımcı koruma donanımları uygunluk açısından kontrol edilir. |
| 5. Kalınlık ölçümü / NDT | Gerekli görülen durumlarda ultrasonik kalınlık ölçümü, görsel muayene, penetrant veya manyetik parçacık gibi tahribatsız muayene yöntemleri uygulanabilir. |
| 6. Raporlama | Kontrol bulguları, ölçüm değerleri, uygunsuzluklar, öneriler ve bir sonraki kontrol tarihi raporlanır. Rapor, denetimlerde ibraz edilebilecek teknik kayıt niteliği taşır. |
Kontrol sürecinin sağlıklı yürütülebilmesi için ekipmanın erişilebilir durumda olması, önceki raporların ve bakım kayıtlarının hazır bulundurulması, akümülatör etiket bilgilerinin okunabilir olması ve kontrol sırasında işletme yetkilisinin refakat etmesi önerilir.
Akümülatör periyodik kontrolü öncesinde işletmeler:
Akümülatör periyodik kontrol periyodu; ekipmanın basınçlı kap niteliğine, ilgili standarda, üretici talimatına, kullanım yoğunluğuna, ortam koşullarına ve işletme risk değerlendirmesine göre belirlenir. Basınçlı kap ve tesisatlarda genel yaklaşım, ilgili standartlarda farklı bir süre belirtilmediği sürece periyodik kontrol aralığının bir yılı aşmaması yönündedir. Korozif ortam, yüksek çevrim sayısı, yüksek sıcaklık, yoğun titreşim veya kritik proses kullanımı olan sistemlerde kontrol sıklığı teknik değerlendirmeye göre artırılabilir.
SZUTEST, periyodik kontrol ve muayene hizmetlerinde teknik uzmanlığı, standartlara dayalı kontrol yaklaşımı ve izlenebilir raporlama altyapısıyla işletmelere güvenilir çözüm sunar. Akümülatör periyodik kontrol hizmeti; ekipmanın kapsamı, lokasyonu, teknik özellikleri ve işletme planlaması dikkate alınarak organize edilir. SZUTEST:
Akümülatörlerinizin periyodik kontrollerini SZUTEST A Tipi Muayene güvencesiyle yaptırmak için iletişim sayfamızdan uzmanlarımıza ulaşabilir ya da online başvuru formu doldurabilirsiniz.
Basınçlı akümülatörler, kullanım amacı ve teknik özelliklerine göre basınçlı kap/tesisat kapsamı içinde değerlendirilebilir. Bu nedenle iş ekipmanlarının güvenli kullanımına ilişkin mevzuat ve ilgili standartlar çerçevesinde periyodik kontrol gerekliliği oluşur. Nihai değerlendirme ekipman tipi, PS x V değeri, akışkan/gaz grubu ve işletme koşullarına göre yapılmalıdır.
Temel güvenlik yaklaşımı basınçlı kap kontrolleriyle benzerdir; ancak akümülatörlerde gaz ön şarjı, diyafram/balon/piston yapısı, hidrolik devre bağlantıları ve ani enerji boşalması riski ayrıca değerlendirilir.
Genel uygulamada ilgili standart veya üretici daha kısa bir süre öngörmüyorsa kontrol aralığının bir yılı aşmaması hedeflenir. Ortam koşulları, yoğun kullanım, önceki uygunsuzluklar ve işletme risk analizi kontrol periyodunu kısaltabilir.
Ekipman durumuna göre görsel muayene, ultrasonik kalınlık ölçümü, penetrant muayene, manyetik parçacık muayenesi veya uygun diğer NDT yöntemleri değerlendirilebilir. Hangi yöntemin uygulanacağı ekipmanın malzemesi, hasar ihtimali ve kontrol standardına göre belirlenir.
Gaz ön şarj basıncı, akümülatörün enerji depolama kapasitesi ve sistem performansı için kritik değerdir. Düşük ya da yüksek ön şarj; sönümleme performansını düşürebilir, diyafram/balon hasarını hızlandırabilir ve sistem güvenliğini olumsuz etkileyebilir.
Evet. Lokasyon, ekipman erişimi, kapsam ve planlama uygun olduğu takdirde akümülatör kontrolleri diğer basınçlı kap ve tesisat kontrolleriyle aynı saha ziyareti içinde organize edilebilir.
PED kapsamına giren basınçlı ekipmanlarda CE belgesi ve uygunluk dokümanları üretim/pazara arz süreci açısından önemlidir. Mevcut işletme ekipmanlarında etiket, üretici bilgisi, uygunluk beyanı ve teknik dosya durumu ayrıca incelenmelidir.
Periyodik kontrol raporu CE belgesi yerine geçmez. CE veya PED uygunluk değerlendirme talebi, ekipmanın tipi, teknik dosyası, üretici statüsü, modül seçimi ve SZUTEST ilgili hizmet kapsamı dikkate alınarak ayrıca değerlendirilmelidir.
