ECE R14 Sertifikası: Emniyet Kemeri Ankraj Testi ve Belgelendirme Hizmeti
ECE R14 sertifikası, motorlu araçlarda emniyet kemeri bağlantı noktalarının güvenliğini, dayanımını ve araç yapısı ile entegrasyonunu doğrulayan önemli bir araç tip onay sürecidir. Emniyet kemerinin kaza anında yolcuyu güvenli şekilde tutabilmesi yalnızca kemerin kendisine bağlı değildir; kemerin bağlandığı ankraj noktalarının doğru konumlandırılması, yeterli mekanik dayanıma sahip olması ve araç gövdesi veya koltuk yapısı ile güvenli şekilde entegre edilmesi gerekir.
Bu nedenle ECE R14, otomotiv üreticileri, üstyapı üreticileri, koltuk üreticileri, özel araç dönüşüm firmaları ve araç tip onay sürecine hazırlanan üreticiler için kritik bir regülasyondur. SZUTEST, ECE R14 emniyet kemeri ankraj testi ve belgelendirme süreçlerinde üreticilere teknik değerlendirme, dokümantasyon hazırlığı, test süreci planlama ve uygunluk değerlendirme desteği sunar. Ankraj noktaları değerlendirmesi, SZUTEST otomotiv homologasyon ekibi tarafından araç gövde tasarımı ve koltuk sistemi bağlamında bütüncül olarak ele alınır.
ECE R14 Nedir?
ECE R14, araçlarda kullanılan emniyet kemeri ankraj noktalarının yani kemer bağlantı noktalarının güvenlik gerekliliklerini tanımlayan bir regülasyondur. Bu regülasyon; emniyet kemerinin araca, koltuğa veya ilgili taşıyıcı yapıya bağlandığı noktaların konumunu, sayısını, dayanımını ve yük altındaki davranışını değerlendirir.
Basit bir ifadeyle ECE R14, “emniyet kemeri nereye ve ne kadar güvenli bağlanmış?” sorusunun teknik cevabını verir. Çünkü kaza anında emniyet kemeri sistemi büyük kuvvetlere maruz kalır. Ankraj noktaları yeterli dayanımı göstermiyorsa, kemer sistemi görevini yerine getiremeyebilir ve yolcu güvenliği ciddi şekilde riske girebilir.
ECE R14 Sertifikası Neden Önemlidir?
ECE R14 uygunluğu, araç güvenliği ve yasal uygunluk açısından doğrudan önem taşır. Avrupa pazarı ve ECE regülasyonlarını kabul eden ülkelerde araçların tip onay süreçlerinde emniyet kemeri ankraj noktalarının ilgili teknik gerekliliklere uygunluğu istenir.
ECE R14 belgelendirme süreci sayesinde üretici şu konularda teknik güvence elde eder:
- Araçtaki emniyet kemeri bağlantı noktalarının regülasyona uygunluğu doğrulanır.
- Kaza anında oluşabilecek yüksek yükler altında ankraj noktalarının dayanımı test edilir.
- Koltuk, gövde, bağlantı elemanları ve kemer sistemi birlikte değerlendirilir.
- Teknik dosya ve test raporları tip onay sürecine uygun şekilde hazırlanır.
- Ürün veya araç tasarımı pazara sunulmadan önce uygunluk riskleri belirlenir.
Bu süreç yalnızca yasal bir zorunluluk olarak görülmemelidir. Doğru yürütülen ECE R14 testi, üreticinin ürün güvenliğini, marka güvenilirliğini ve pazara giriş kabiliyetini güçlendirir.
ECE R14 Hangi Araçları ve Bileşenleri Kapsar?
ECE R14, emniyet kemeri bulunan araçlarda kemer bağlantı noktalarının uygunluğunu kapsar. Kapsam, araç tipine, koltuk düzenine, kemer sistemine ve ankraj noktalarının araç gövdesi veya koltuk yapısı üzerindeki konumuna göre değerlendirilir.
| Kapsam Alanı | Değerlendirilen Unsur | Amaç |
|---|---|---|
| Emniyet kemeri ankraj noktaları | Kemerin bağlandığı alt ve üst bağlantı noktaları | Bağlantı noktalarının dayanımını doğrulamak |
| Koltuk bağlantıları | Koltuk yapısı ve koltuk-gövde bağlantısı | Kemer yüklerinin güvenli aktarımını sağlamak |
| Araç gövdesi entegrasyonu | Ankraj noktalarının gövde üzerindeki bağlantısı | Yapısal güvenliği değerlendirmek |
| Ankraj konumlandırması | Bağlantı noktalarının yerleşimi ve geometrisi | Kemerin yolcu üzerinde doğru çalışmasını sağlamak |
| Yük altında deformasyon | Test sonrası kalıcı şekil değişimleri | Güvenlik performansını incelemek |
| Teknik dosya | Çizimler, test raporları, uygunluk kayıtları | Tip onay sürecini desteklemek |
Araç üzerinde yapılan ilave koltuk montajı, üstyapı dönüşümü veya prototip araç çalışmalarında ankraj noktalarının bağımsız olarak doğrulanması için 3. taraf muayene hizmetleri tercih edilebilir; bu yaklaşım özellikle küçük serili özel araç üreticileri için pratik bir uygunluk yolu sağlar.

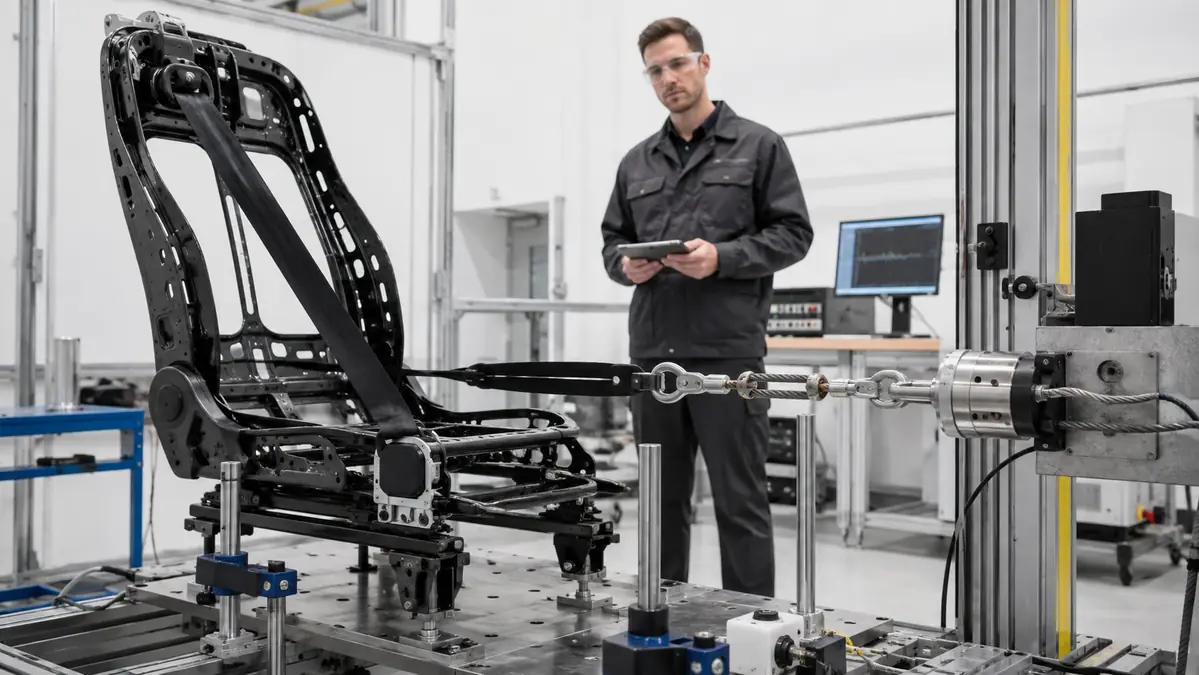

ECE R14 Emniyet Kemeri Ankraj Testi Nasıl Yapılır?
ECE R14 testi, emniyet kemeri bağlantı noktalarının belirlenen yükler altında yeterli dayanımı gösterip göstermediğini belirlemek için gerçekleştirilir. Test senaryosu; araç tipi, koltuk yerleşimi, kemer tipi, ankraj noktalarının konumu ve bağlantı yapısına göre planlanır. Yüksek kuvvet uygulayan çekme test tezgahları ve deformasyon ölçüm ekipmanları, SZUTEST laboratuvar hizmetleri altyapısında konumlandırılmıştır.
Test sürecinde genellikle aşağıdaki teknik değerlendirmeler yapılır:
- Tasarım ve Teknik Dosya İncelemesi: İlk aşamada araç veya sistem tasarımı incelenir. Ankraj noktalarının konumu, koltuk yerleşimi, bağlantı elemanları, taşıyıcı yapı ve teknik çizimler değerlendirilir. Bu aşama, test öncesinde olası uygunsuzlukların erken tespit edilmesi için önemlidir.
- Numune ve Araç Hazırlığı: Test edilecek araç, gövde bölümü, koltuk sistemi veya ilgili numune hazırlanır. Kemer bağlantı noktalarının gerçek kullanım koşullarını temsil edecek şekilde test düzenine alınması gerekir.
- Statik Yük Testleri: Ankraj noktalarına regülasyonda tanımlanan yük senaryolarına uygun kuvvetler uygulanır. Bu testlerde bağlantı noktalarının kopma, aşırı deformasyon veya yapısal yetersizlik gösterip göstermediği değerlendirilir. Ankraj noktalarının araç gövdesine kaynaklı olarak sabitlendiği tasarımlarda, testten önce kaynak dikişlerinin tahribatsız muayene (NDT) yöntemleriyle kontrol edilmesi olası çatlak veya kaynak hatalarını erkenden yakalar. Ayrıca kaynağı yapan operatörlerin MYK Mesleki Yeterlilik Belgesi ile belgelendirilmiş olması ve üreticinin kaynaklı imalat süreçleri belgelendirmesi kapsamına girmesi, statik yük testlerinden önce yapısal güvence sağlar.
- Deformasyon ve Yapısal Dayanım Analizi: Test sırasında ve sonrasında ankraj noktalarında, koltuk yapısında veya araç gövdesinde oluşan deformasyonlar incelenir. Kabul edilebilir sınırlar içerisinde kalan deformasyonlar ile güvenliği riske atan yapısal değişimler ayrıştırılır.
- Test Raporlama ve Uygunluk Değerlendirmesi: Test sonuçları teknik rapor haline getirilir. Bu raporlar, tip onay ve belgelendirme sürecinde kullanılabilecek teknik kanıt niteliği taşır.
ECE R14 Sertifikası Nasıl Alınır?
ECE R14 sertifikası almak isteyen üreticiler için süreç yalnızca test yaptırmaktan ibaret değildir. Doğru bir belgelendirme süreci; kapsam analizi, teknik dosya hazırlığı, test planlama, testlerin gerçekleştirilmesi ve uygunluk kayıtlarının oluşturulması adımlarını içerir.
| Adım | Süreç | Açıklama |
|---|---|---|
| 1 | Başvuru ve kapsam analizi | Araç tipi, koltuk düzeni ve ankraj yapısı değerlendirilir. |
| 2 | Teknik dokümantasyon | Çizimler, ürün bilgileri, malzeme verileri ve bağlantı detayları hazırlanır. |
| 3 | Numune hazırlığı | Test edilecek araç, koltuk veya gövde bölümü test için uygun hale getirilir. |
| 4 | Test planlama | Uygulanacak test senaryoları belirlenir. |
| 5 | Laboratuvar testleri | Statik yük, deformasyon ve dayanım testleri gerçekleştirilir. |
| 6 | Raporlama | Test sonuçları teknik rapora dönüştürülür. |
| 7 | Belgelendirme / tip onay desteği | Uygunluk çıktıları tip onay sürecinde kullanılır. |
ECE R14 Sürecinde Gerekli Teknik Dokümanlar
Başarılı bir ECE R14 belgelendirme süreci için teknik dokümantasyonun eksiksiz hazırlanması gerekir. Eksik veya hatalı dokümantasyon, test ve onay sürecinin uzamasına neden olabilir.
Genellikle talep edilen dokümanlar şunlardır:
- Araç veya sistem teknik çizimleri.
- Koltuk yerleşim planı.
- Emniyet kemeri ankraj noktalarının konum bilgileri.
- Bağlantı elemanları ve malzeme bilgileri.
- Araç gövdesi veya koltuk yapısına ait teknik veriler.
- Önceki test raporları veya uygunluk kayıtları.
- Üretici bilgileri ve ürün tanımları.
- Gerektiğinde kalite ve üretim uygunluk kayıtları. Seri üretim yapan araç ve koltuk üreticilerinde bu kayıtlar genellikle ISO 9001 Kalite Yönetim Sistemi altyapısıyla oluşturulur; tip onaylanan araçların üretimde aynı özellikleri koruduğunu ise üretim gözetimi hizmetiyle bağımsız olarak doğrulamak mümkündür.
SZUTEST, üreticilerin teknik dosya hazırlığını doğru formatta tamamlamasına destek vererek sürecin daha kontrollü ilerlemesine yardımcı olur.
ECE R14 ile ECE R16, ECE R17 ve ECE R145 Arasındaki Fark Nedir?
ECE R14 çoğu zaman diğer araç güvenliği regülasyonlarıyla birlikte değerlendirilir. Ancak her regülasyonun odaklandığı alan farklıdır.
| Regülasyon | Odak Alanı | ECE R14 ile İlişkisi |
|---|---|---|
| ECE R14 | Emniyet kemeri ankraj noktaları | Kemerin araca veya koltuğa bağlandığı noktaların güvenliğini değerlendirir. |
| ECE R16 | Emniyet kemeri sistemleri ve kullanım gereklilikleri | Kemer sistemi ve performansı ile ilgilidir; R14 ise bağlantı noktalarına odaklanır. |
| ECE R17 | Koltuklar, koltuk bağlantıları ve baş dayama sistemleri | Koltuk yapısı ve bağlantıları R14 testlerinde yük aktarımı açısından önemli olabilir. |
| ECE R145 | ISOFIX, top tether ve i-Size oturma pozisyonları | Çocuk koltuğu bağlantı sistemleriyle ilişkili ayrı bir uygunluk alanıdır. |
Bu nedenle özellikle koltuk, emniyet kemeri, üstyapı veya özel araç dönüşümü yapan üreticilerde ECE R14 tek başına değil, ilgili diğer regülasyonlarla birlikte ele alınmalıdır.
SZUTEST ECE R14 Belgelendirme Sürecinde Nasıl Destek Olur?
SZUTEST, otomotiv belgelendirme ve uygunluk değerlendirme süreçlerinde üreticilere uçtan uca teknik destek sunar. ECE R14 kapsamında amaç, üreticinin test ve belgelendirme sürecine doğru hazırlanmasını, teknik risklerin erken belirlenmesini ve sürecin gereksiz zaman kaybı yaşamadan ilerlemesini sağlamaktır.
SZUTEST’in ECE R14 hizmet kapsamı şunları içerebilir:
- Kapsam ve uygunluk ön değerlendirmesi.
- Araç tipi ve koltuk düzenine göre regülasyon gerekliliklerinin analizi.
- Teknik dosya ve başvuru dokümanlarının kontrolü.
- Test öncesi tasarım ve numune hazırlık desteği.
- Emniyet kemeri ankraj testi sürecinin planlanması.
- Test raporları ve uygunluk çıktılarının değerlendirilmesi.
- Tip onay ve belgelendirme süreci için teknik yönlendirme.
Bu yaklaşım sayesinde üreticiler yalnızca test sonucuna odaklanmaz; test öncesi hazırlık, dokümantasyon kalitesi ve uygunluk stratejisi açısından da daha güçlü bir süreç yönetimi elde eder.
ECE R14 Belgelendirme Sürecinde Sık Yapılan Hatalar
ECE R14 sürecinde en sık karşılaşılan sorunlardan biri, ankraj noktalarının yalnızca fiziksel olarak mevcut olmasının yeterli sanılmasıdır. Oysa regülasyon açısından bağlantı noktasının konumu, yük altında davranışı, koltuk ve gövde ile entegrasyonu birlikte değerlendirilir.
Sık görülen hatalar şunlardır:
- Ankraj noktalarının yanlış konumlandırılması.
- Teknik çizimlerin test numunesiyle uyumlu olmaması.
- Koltuk bağlantılarının kemer yüklerini karşılayacak şekilde tasarlanmaması.
- Bağlantı elemanlarının malzeme ve dayanım bilgilerinin eksik olması.
- Test öncesi yeterli ön değerlendirme yapılmaması.
- Araç tasarım değişikliklerinin mevcut uygunluk üzerindeki etkisinin analiz edilmemesi.
Bu hatalar, test başarısızlığına, tekrar test maliyetine ve tip onay sürecinde gecikmeye neden olabilir. Bu nedenle ECE R14 sürecine test aşamasından önce teknik hazırlıkla başlanması gerekir.
ECE R14 Sertifikası Kimler İçin Gereklidir?
ECE R14 belgelendirme ve test süreci özellikle aşağıdaki üretici ve firmalar için önemlidir:
- Araç üreticileri.
- Otobüs, minibüs, kamyonet ve özel araç üreticileri.
- Üstyapı ve araç dönüşüm firmaları.
- Koltuk üreticileri. (Ana sanayi araç üreticileri, koltuk tedarikçilerinden ürünün ankraj yükleri altında güvenli davrandığını tedarikçi denetimleri kapsamında bağımsız olarak doğrulamalarını isteyebilir.)
- Emniyet kemeri sistemi entegratörleri.
- Karavan, ambulans, servis aracı ve özel amaçlı araç üreticileri.
- Avrupa pazarı veya ECE regülasyonlarını kabul eden pazarlara ürün sunmak isteyen firmalar.
Eğer araçta koltuk düzeni değişiyor, yeni emniyet kemeri ankraj noktası ekleniyor, koltuk-gövde bağlantısı değiştiriliyor veya mevcut taşıyıcı yapı üzerinde değişiklik yapılıyorsa ECE R14 uygunluğu yeniden değerlendirilmelidir.
ECE R14 Sertifikası İçin SZUTEST ile İletişime Geçin!
Emniyet kemeri ankraj noktalarının ECE R14 kapsamındaki uygunluğunu doğrulamak, test sürecine hazırlanmak veya tip onay süreciniz için teknik destek almak istiyorsanız SZUTEST uzmanlarıyla iletişime geçebilirsiniz.
SZUTEST, ECE R14 emniyet kemeri ankraj testi ve belgelendirme süreçlerinde üreticilere doğru kapsam belirleme, teknik dosya hazırlığı, test planlama ve uygunluk değerlendirme desteği sunar.
ECE R14 sertifikası, araçlarda bulunan emniyet kemeri ankraj noktalarının ilgili regülasyon gerekliliklerine uygun olduğunu gösteren teknik uygunluk sürecidir. Bu süreçte bağlantı noktalarının konumu, dayanımı ve araç yapısıyla entegrasyonu değerlendirilir.
ECE regülasyonlarının geçerli olduğu pazarlarda araç tip onay süreçleri için emniyet kemeri ankraj noktalarının uygunluğu gereklidir. Araç tipi, kullanım alanı ve hedef pazara göre ECE R14 uygunluğu talep edilebilir.
Testler; emniyet kemeri ankraj noktaları, koltuk bağlantıları, araç gövdesi, bağlantı elemanları ve ilgili taşıyıcı yapı üzerinde yapılabilir. Değerlendirme kapsamı araç tipine ve sistem tasarımına göre belirlenir.
ECE R14, emniyet kemerinin araca veya koltuğa bağlandığı ankraj noktalarına odaklanır. ECE R16 ise emniyet kemeri sistemlerinin kendisi, performansı ve araç içindeki kullanım gereklilikleriyle ilgilidir.
Koltuk konumu, emniyet kemeri bağlantı noktası, gövde bağlantısı veya taşıyıcı yapı değişirse mevcut uygunluk etkilenebilir. Bu durumda ECE R14 kapsamında yeniden teknik değerlendirme yapılması gerekir.
Test başarısız olursa uygunsuzluğun nedeni analiz edilir. Ankraj noktası, bağlantı elemanı, koltuk yapısı veya gövde bağlantısı üzerinde tasarım iyileştirmeleri yapılabilir. Gerekli iyileştirmelerden sonra yeniden değerlendirme yapılır.
Süre; araç tipi, numune hazırlığı, teknik dokümantasyonun tamamlığı, test planı ve laboratuvar yoğunluğuna göre değişir. Teknik dosyanın eksiksiz hazırlanması sürecin daha hızlı ilerlemesini sağlar.
SZUTEST; kapsam analizi, teknik doküman kontrolü, test süreci planlama, uygunluk değerlendirme ve tip onay süreci için teknik destek sağlar. Amaç, üreticinin ECE R14 sürecine doğru ve eksiksiz hazırlanmasına yardımcı olmaktır.
