ECE R34 Sertifikası: Yakıt Deposu Testi ve Belgelendirme Hizmeti
ECE R34 regülasyonu, motorlu araçlarda kullanılan yakıt depoları ve yakıt sistemi bileşenlerinin güvenliğini değerlendiren kritik bir araç tip onay sürecidir. Yakıt deposu, yakıt hatları, bağlantı elemanları ve ilgili sistem bileşenleri; kaza, çarpışma, darbe, sızdırma ve yangın riski gibi güvenlik senaryoları açısından teknik olarak değerlendirilir.
Araç güvenliğinde yakıt sistemi yalnızca depolama fonksiyonu ile sınırlı değildir. Yakıtın güvenli şekilde muhafaza edilmesi, darbe veya deformasyon sonrasında kontrolsüz sızıntı oluşmaması, yakıt buharı ve yangın riskinin azaltılması ve sistemin araç yapısı ile doğru şekilde entegre edilmesi gerekir. Bu nedenle ECE R34 uygunluğu, araç üreticileri, yakıt deposu üreticileri, üstyapı üreticileri ve yakıt sistemi bileşeni tedarikçileri için yüksek öneme sahiptir.
SZUTEST, ECE R34 yakıt deposu testi ve belgelendirme süreçlerinde üreticilere kapsam belirleme, teknik dosya hazırlığı, numune ve test planlaması, akredite laboratuvar testlerinin koordinasyonu, rapor değerlendirme ve tip onay süreci için teknik destek sunar. Amaç, üreticinin yalnızca test aşamasını tamamlaması değil; ürünün pazara giriş sürecini daha kontrollü, hızlı ve güvenilir şekilde yönetmesidir. Bu hizmet, SZUTEST'in otomotiv homologasyon kapsamındaki tip onay çözümlerinin bir parçası olarak yürütülür.
ECE R34 Nedir?
ECE R34, motorlu araçlarda yakıt depoları ve yakıt sistemi bileşenlerinin güvenlik performansını belirleyen uluslararası bir regülasyondur. Regülasyonun temel amacı; araçta meydana gelebilecek çarpışma, darbe, deformasyon veya yangın riski bulunan durumlarda yakıt sızıntısını azaltmak, yangın tehlikesini kontrol altında tutmak ve araç içi güvenliği artırmaktır.
Bu kapsamda yakıt deposunun malzemesi, üretim yöntemi, bağlantı noktaları, montaj koşulları, yakıt hattı yerleşimi, sızdırmazlık performansı ve yangına karşı davranışı birlikte ele alınır. Plastik ve metal yakıt depoları aynı güvenlik amacına hizmet etse de malzeme davranışları farklı olduğu için test planı ve teknik değerlendirme yaklaşımı ürün tipine göre değişebilir.
ECE R34 Sertifikası Neden Önemlidir?
Yakıt sistemi güvenliği, araç tip onay sürecinde doğrudan can güvenliği ile ilişkilendirilen alanlardan biridir. Yakıt deposunda veya yakıt hattında oluşabilecek sızıntı, özellikle çarpışma sonrasında yangın riskini artırabilir. Bu nedenle ECE R34 sertifikası, aracın ve yakıt sistemi bileşenlerinin ilgili güvenlik gerekliliklerini karşıladığını gösteren önemli bir uygunluk çıktısıdır.
Yakıt deposu ve yakıt sistemi güvenliği teknik olarak doğrulanır.
Sızdırmazlık, darbe dayanımı, basınç dayanımı ve yangın riski gibi kritik başlıklar test edilir.
Araç tip onay ve pazara giriş süreçleri için teknik kanıt oluşturulur.
Plastik veya metal yakıt deposu tasarımındaki riskler erken aşamada belirlenebilir.
Teknik dosya, test raporu ve uygunluk kayıtları belgelendirme sürecine uygun hale getirilir.
Üretici, ürün güvenliği ve marka güvenilirliği açısından daha güçlü bir konum elde eder.
ECE R34 Hangi Araçları ve Bileşenleri Kapsar?
ECE R34 kapsamı; araç kategorisine, yakıt deposu malzemesine, yakıt sistemi mimarisine ve depo yerleşimine göre belirlenir. Yakıt deposu tek başına değerlendirilmez; bağlantılar, yakıt hatları, montaj koşulları, arka koruma etkileri ve yangın riskiyle ilişkili tasarım unsurları birlikte analiz edilir.
| Kapsam Alanı | Değerlendirilen Bileşen | Amaç |
|---|---|---|
| Yakıt deposu | Plastik veya metal yakıt deposu, depo gövdesi, bağlantı noktaları ve kapak sistemi | Sızdırmazlık, darbe ve dayanım performansını doğrulamak |
| Yakıt sistemi | Yakıt hatları, bağlantı elemanları, dolum ağzı, pompa ve ilgili sistem bileşenleri | Yakıt akışının güvenli şekilde sağlandığını ve riskli sızıntı oluşmadığını değerlendirmek |
| Depo montajı | Depo bağlantı yapısı, taşıyıcı elemanlar, montaj braketleri ve araç üzerindeki yerleşim | Kaza veya titreşim etkilerinde deponun güvenli pozisyonda kalmasını sağlamak |
| Yangın güvenliği | Yakıt sızıntısı, alev dayanımı, yakıt buharı davranışı ve riskli ısı kaynaklarına yakınlık | Yangın riskini azaltmak ve sistemin güvenli davranışını doğrulamak |
| Arka bölge güvenliği | Arka koruma, tampon yapısı ve arka çarpma etkilerinin yakıt deposuna etkisi | Arka darbe senaryolarında yakıt sistemi güvenliğini değerlendirmek |
| Teknik dosya | Çizimler, malzeme bilgileri, test raporları ve üretici beyanları | Tip onay sürecinde izlenebilir ve doğrulanabilir teknik kayıt oluşturmak |
Yakıt buharı ve yangın riski yalnızca araç içi değil, yakıt deposu üretim tesisi ve depolama alanları açısından da kritik bir konu olabilir. Patlayıcı ortam oluşabilecek üretim veya test alanlarında ATEX kapsamında patlamadan korunma dokümanı hazırlanması ve ilgili risk analizi ayrıca gerekebilir.

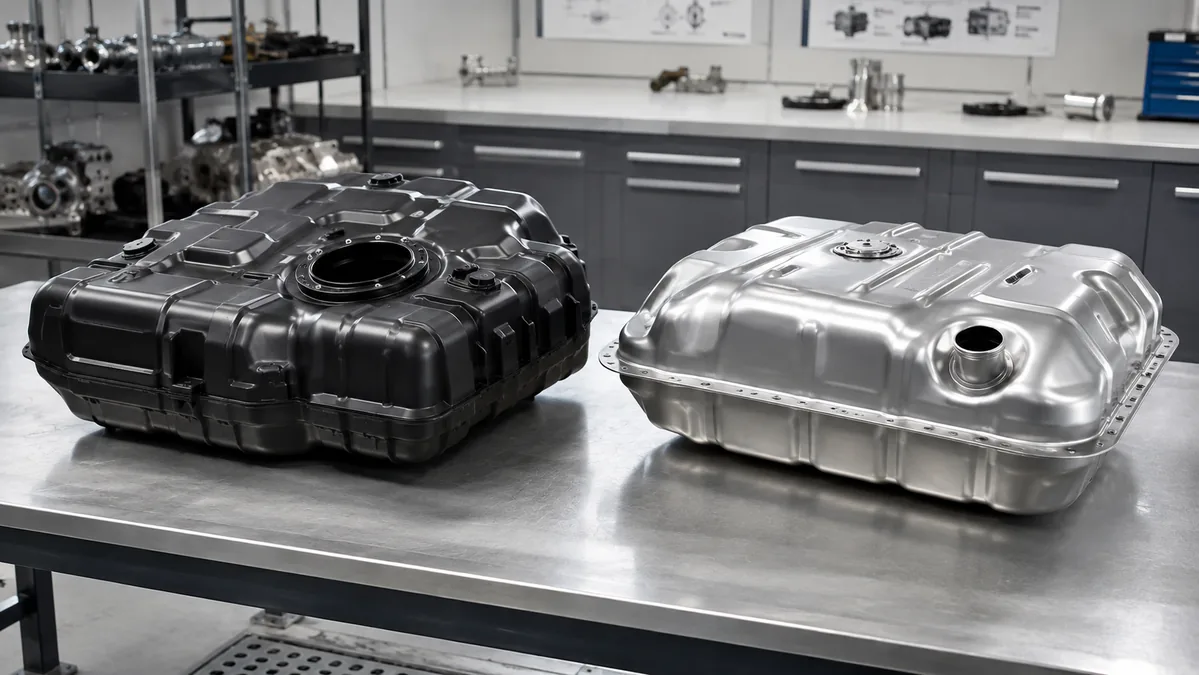

Plastik ve Metal Yakıt Deposu Belgelendirme: Temel Farklar
ECE R34 kapsamında plastik ve metal yakıt depoları benzer güvenlik hedefleriyle değerlendirilir. Ancak plastik depolarda yakıt emme, buharlaşma ve alev davranışı; metal depolarda ise kaynak, korozyon ve bağlantı noktaları daha kritik hale gelebilir. Bu nedenle test planı depo malzemesine göre ayrı ayrı ele alınmalıdır.
| Kriter | Plastik Yakıt Deposu | Metal Yakıt Deposu |
|---|---|---|
| Malzeme davranışı | PE, PA veya farklı polimer esaslı yapılar kullanılabilir; yakıt emme ve kimyasal uyumluluk önemlidir. | Çelik, alüminyum veya benzeri metal yapılar kullanılabilir; kaynak ve birleşim noktaları kritik olabilir. |
| Ağırlık ve tasarım | Daha hafif ve geometrik olarak daha esnek tasarım imkanı sağlayabilir. | Daha rijit yapı sağlayabilir; ancak ağırlık ve şekillendirme sınırlamaları dikkate alınmalıdır. |
| Sızdırmazlık riski | Malzeme yaşlanması, bağlantı bölgeleri ve buhar geçirgenliği dikkatle değerlendirilmelidir. | Kaynak, kapak, bağlantı ve korozyon kaynaklı sızdırmazlık riskleri analiz edilmelidir. |
| Alev ve ısı davranışı | Polimer yapı nedeniyle alev dayanımı ve ısı altında deformasyon kritik test başlığıdır. | Metal yapı farklı ısı davranışı gösterir; bağlantı ve sızdırmazlık performansı öne çıkar. |
| Uzun dönem dayanım | Yakıtla temas, kimyasal etki ve çevresel yaşlanma değerlendirmeye alınmalıdır. | Korozyon, kaplama kalitesi ve mekanik yorulma etkileri dikkate alınmalıdır. |
| Belgelendirme yaklaşımı | Malzeme performansı, alev davranışı ve yakıt buharı riski ayrıntılı analiz edilmelidir. | Mekanik bütünlük, kaynak kalitesi ve montaj güvenliği öncelikli değerlendirme alanlarıdır. |
Metal yakıt depolarında kaynak birleşim noktaları hem sızdırmazlık hem yapısal bütünlük açısından kritik olduğundan, üretim sürecinde tahribatsız muayene (NDT) yöntemleriyle kaynak dikişi kontrolü ayrıca önem kazanır. Kaynak kalitesinin sistematik yönetimi için EN ISO 3834 kaynak imalat kalite gereklilikleri ve kaynaklı imalat süreçleri belgelendirmesi değerlendirilebilir; kaynakçıların MYK Mesleki Yeterlilik Belgesi ile belgelendirilmesi de ek bir uygunluk göstergesi sağlar.
ECE R34 Yakıt Deposu Testi Nasıl Yapılır?
ECE R34 testi, yakıt deposunun ve ilgili yakıt sistemi bileşenlerinin gerçek kullanım ve kaza senaryolarında güvenli kalıp kalmadığını doğrulamaya yöneliktir. Test süreci ürünün teknik yapısına, araç tipine, depo malzemesine ve hedef belgelendirme kapsamına göre planlanır. Sızdırmazlık, dayanım ve alev davranışı testleri TÜRKAK akreditasyonu kapsamındaki SZUTEST laboratuvar hizmetleri altyapısıyla planlanabilir ve yürütülebilir.
Başarılı bir test süreci için yalnızca numunenin laboratuvara gönderilmesi yeterli değildir. Depo tasarımı, montaj noktaları, teknik çizimler, yakıt hattı yerleşimi, bağlantı elemanları ve üretici dokümantasyonu test öncesinde birlikte incelenmelidir.
| Test Grubu | Kapsam ve Amaç |
|---|---|
| Sızdırmazlık testi | Yakıt deposu, dolum ağzı, bağlantı elemanları ve yakıt hattı üzerinde sızıntı olup olmadığını doğrular. |
| Yakıt kaybı değerlendirmesi | Darbe veya deformasyon sonrasında yakıt kaybı riskini ve sistemin güvenli kalma kabiliyetini inceler. |
| Basınç ve mekanik dayanım testi | Yakıt deposunun basınç, darbe ve deformasyon koşullarına karşı yapısal bütünlüğünü değerlendirir. |
| Alev dayanımı testi | Yakıt deposu ve ilgili bileşenlerin yangın riski bulunan koşullarda güvenli davranışını inceler. |
| Yakıt emme ve buharlaşma değerlendirmesi | Özellikle plastik depolarda yakıtla temas, yakıt buharı ve malzeme davranışı açısından kritik değerlendirme sağlar. |
| Montaj ve stabilite kontrolü | Depo bağlantılarının, braketlerin ve araç üzerindeki yerleşimin güvenli olup olmadığını inceler. |
| Arka bölge / arka koruma etkisi | Arka çarpma veya yük etkilerinin yakıt sistemi güvenliğini bozup bozmadığını değerlendirmeye yardımcı olur. |
| Teknik raporlama | Test sonuçlarının tip onay sürecinde kullanılabilecek teknik kanıt haline getirilmesini sağlar. |
ECE R34 Sertifikası Nasıl Alınır?
ECE R34 sertifikası almak isteyen üreticiler için süreç, kapsamın doğru belirlenmesiyle başlar. Yakıt deposunun malzemesi, araç üzerindeki konumu, yakıt sistemi mimarisi, bağlantı elemanları ve hedef pazar gereklilikleri birlikte değerlendirilerek test ve belgelendirme planı oluşturulur.
| Adım | Süreç | Açıklama |
|---|---|---|
| 1 | Başvuru ve kapsam analizi | Araç tipi, yakıt deposu malzemesi, sistem bileşenleri ve hedef belgelendirme kapsamı belirlenir. |
| 2 | Tasarım ve doküman ön incelemesi | Teknik çizimler, ürün tanımları, montaj detayları ve malzeme bilgileri kontrol edilir. |
| 3 | Numune ve sistem hazırlığı | Yakıt deposu, bağlantı elemanları, yakıt hatları ve gerekli montaj ekipmanları test planına uygun hazırlanır. |
| 4 | Test planlama | Sızdırmazlık, dayanım, alev davranışı, yakıt kaybı ve gerekli diğer test başlıkları netleştirilir. |
| 5 | Laboratuvar testleri | Akredite test altyapısında ilgili testler gerçekleştirilir ve sonuçlar kayıt altına alınır. |
| 6 | Raporlama ve teknik değerlendirme | Test raporları, teknik dosya ve ürün bilgileri birlikte değerlendirilir. |
| 7 | Tip onay / belgelendirme desteği | Uygun sonuçlar sonrasında E işareti ve sertifika sürecine yönelik teknik çıktı hazırlanır. |
ECE R34 Sürecinde Gerekli Teknik Dokümanlar
Eksiksiz teknik dokümantasyon, ECE R34 sürecinin hızlı ve kontrollü ilerlemesi için kritik öneme sahiptir. Test öncesinde teknik dosyanın doğru hazırlanması, tekrar test ihtimalini ve belgelendirme sürecindeki gecikmeleri azaltır.
Yakıt deposuna ait teknik çizimler ve ölçülendirilmiş tasarım dokümanları.
Yakıt deposu malzeme bilgileri, teknik özellikler ve üretim yöntemi açıklamaları.
Araç üzerindeki depo yerleşimi, montaj noktaları ve bağlantı detayları.
Yakıt hatları, dolum ağzı, kapak sistemi ve bağlantı elemanlarına ait bilgiler.
Plastik depo kullanılıyorsa polimer tipi, yakıtla temas davranışı ve malzeme uygunluk verileri.
Metal depo kullanılıyorsa kaynak, kaplama, korozyon koruma ve bağlantı bilgileri.
Önceki test raporları, uygunluk kayıtları veya tasarım doğrulama çıktıları.
Üretici bilgileri, ürün varyantları, parça numaraları ve teknik tanımlamalar.
Kullanım, montaj ve bakım talimatları.
ECE R34 Sürecinde Sık Yapılan Hatalar
Yakıt deposu belgelendirme süreçlerinde en sık görülen sorunlardan biri, yalnızca deponun sızdırmaz olmasının yeterli görülmesidir. Oysa ECE R34 sürecinde depo malzemesi, montaj koşulları, yakıt hattı bağlantıları, yangın riski ve araç üzerindeki yerleşim birlikte değerlendirilir.
Yakıt deposu teknik çizimlerinin numune ile birebir uyumlu olmaması.
Plastik depo malzeme bilgilerinin veya yakıtla temas verilerinin eksik sunulması.
Yakıt hatları ve bağlantı elemanlarının test kapsamına dahil edilmemesi.
Depo montaj noktalarının gerçek araç kullanım koşullarını temsil etmemesi.
Sızdırmazlık ve alev dayanımı testleri için uygun numune hazırlanmaması.
Araç tasarım değişikliklerinin mevcut uygunluk üzerindeki etkisinin analiz edilmemesi.
Teknik dosya, test raporu ve ürün varyantları arasında tutarsızlık bulunması.
Belgelendirme kapsamının başvuru aşamasında netleştirilmemesi.
ECE R34 Sertifikası Kimler İçin Gereklidir?
ECE R34 belgelendirme süreci, yakıt deposu veya yakıt sistemi güvenliğiyle ilişkili ürün geliştiren, üreten, entegre eden veya araç üzerinde değişiklik yapan firmalar için önemlidir.
Araç üreticileri ve OEM firmalar.
Yakıt deposu üreticileri.
Plastik ve metal yakıt deposu tedarikçileri. (Bu firmalar için ana sanayi tarafından tedarikçi denetimleri kapsamında ek uygunluk beklentileri gündeme gelebilir.)
Yakıt sistemi bileşeni üreticileri.
Üstyapı ve araç dönüşüm firmaları.
Otobüs, minibüs, kamyonet, kamyon ve özel amaçlı araç üreticileri.
Avrupa pazarı veya ECE regülasyonlarını kabul eden pazarlara araç veya bileşen sunmak isteyen firmalar.
Araç üzerinde yakıt deposu konumu, yakıt hattı yerleşimi veya depo bağlantı yapısı değişikliği yapan üreticiler.
Avrupa pazarı dışında da tip onay veya uygunluk gereklilikleri karşınıza çıkabilir. Rusya ve Gümrük Birliği ülkelerine ihracatta EAC belgesi, Birleşik Krallık pazarında ise UKCA belgelendirme süreçleri ayrıca değerlendirilmelidir.
ECE R34 ile İlgili Diğer Güvenlik Değerlendirmeleri
ECE R34, yakıt deposu ve yakıt sistemi güvenliğine odaklanır. Ancak araç tip onay sürecinde yakıt sistemi, araç yapısı ve güvenlik gereklilikleri farklı regülasyonlarla birlikte değerlendirilebilir. Bu nedenle kapsam analizi yapılırken aracın kategorisi, yakıt sistemi yerleşimi ve ilgili diğer güvenlik gereklilikleri dikkate alınmalıdır.
| Konu | ECE R34 ile İlişkisi |
|---|---|
| Araç yapısı ve çarpışma etkileri | Yakıt deposunun çarpışma veya deformasyon sonrası güvenli kalması açısından önemlidir. |
| Arka koruma / rear underrun değerlendirmesi | Bazı araçlarda arka bölge yapısı yakıt deposu güvenliğini etkileyebilir; bu nedenle kapsam analizi gerekebilir. |
| Yakıt sistemi bağlantıları | Sızdırmazlık ve yangın riski açısından bağlantı elemanları deponun kendisi kadar önemlidir. |
| Alternatif yakıt sistemleri | LPG, CNG veya farklı yakıt sistemleri için ayrıca ilgili regülasyon ve standartlar değerlendirilmelidir. |
| Üretim uygunluğu | Belgelendirilen tasarımın seri üretimde aynı güvenlik seviyesini koruması gerekir. Bu süreklilik ISO 9001 Kalite Yönetim Sistemi altyapısıyla ve üretim gözetimi hizmetiyle desteklenir. |
SZUTEST ECE R34 Sürecinde Nasıl Destek Olur?
SZUTEST, ECE R34 yakıt deposu testi ve belgelendirme süreçlerinde üreticilere yalnızca test hizmeti değil, sürecin tamamını kapsayan teknik yönlendirme sunar. Bu yaklaşım, üreticinin test öncesi hazırlığını güçlendirir, dokümantasyon risklerini azaltır ve tip onay sürecinin daha verimli ilerlemesine yardımcı olur.
ECE R34 kapsam ve uygunluk ön değerlendirmesi.
Yakıt deposu malzemesi, araç yerleşimi ve sistem mimarisine göre test gerekliliklerinin belirlenmesi.
Teknik dosya ve başvuru dokümanlarının kontrolü.
Numune ve test planı hazırlığı için teknik yönlendirme.
Sızdırmazlık, dayanım, alev davranışı ve ilgili test süreçlerinin planlanması.
Akredite laboratuvar testlerinin koordinasyonu.
Test sonuçlarının teknik rapor ve tip onay süreci açısından değerlendirilmesi.
Uygunsuzluk durumunda kök neden analizi ve düzeltici aksiyon önerileri.
Üreticiye pazara giriş ve belgelendirme stratejisi açısından teknik destek.
ECE R34 Yakıt Deposu Sertifikası İçin SZUTEST ile İletişime Geçin
Yakıt deponuzun, yakıt sistemi bileşenlerinizin veya araç üzerindeki yakıt deposu yerleşiminizin ECE R34 gerekliliklerine uygunluğunu doğrulamak için SZUTEST uzmanlarıyla iletişime geçebilirsiniz. SZUTEST, kapsam belirleme, teknik dosya hazırlığı, test planlama, laboratuvar koordinasyonu ve belgelendirme sürecinde üreticilere uçtan uca destek sunar.
Doğru planlanan bir ECE R34 süreci, yalnızca sertifika almayı değil; ürün güvenliğini artırmayı, tekrar test riskini azaltmayı ve pazara giriş sürecini daha kontrollü hale getirmeyi sağlar.
ECE R34 sertifikası, yakıt deposu ve ilgili yakıt sistemi bileşenlerinin güvenlik gerekliliklerine uygunluğunu gösteren teknik uygunluk sürecidir. Bu süreçte sızdırmazlık, dayanım, yangın riski ve sistem güvenliği birlikte değerlendirilir.
ECE regülasyonlarının geçerli olduğu pazarlarda yakıt deposu ve yakıt sistemi güvenliği araç tip onay sürecinin önemli bir parçasıdır. Zorunluluk kapsamı araç kategorisine ve hedef pazara göre teknik olarak doğrulanmalıdır.
Yakıt deposu bulunan motorlu araçlarda ECE R34 kapsamı gündeme gelir. Nihai kapsam, araç tipi, yakıt sistemi mimarisi ve yakıt deposunun araç üzerindeki konumuna göre belirlenir.
Plastik yakıt depolarında yakıt emme, buhar geçirgenliği, alev dayanımı, malzeme davranışı ve çevresel etkilere karşı dayanım gibi başlıklar daha kritik hale gelebilir.
Metal yakıt depolarında kaynak bölgeleri, kaplama kalitesi, korozyon riski, bağlantı noktaları ve sızdırmazlık performansı dikkatle değerlendirilmelidir.
Test konfigürasyonu ürün tasarımına, montaj koşullarına ve regülasyon gerekliliklerine göre belirlenir. Gerçek kullanım koşullarını temsil eden test yaklaşımı tercih edilmelidir.
Yakıt sızıntısı yangın riskini artırabileceği için sızdırmazlık testi ECE R34 sürecinin kritik adımlarından biridir. Test, sistemin normal ve zorlayıcı koşullarda güvenli kalıp kalmadığını gösterir.
Malzeme değişikliği sızdırmazlık, dayanım, alev davranışı veya yakıtla temas performansını etkiliyorsa ilave test veya yeniden değerlendirme gerekebilir.
Depo konumu, bağlantı yapısı veya çevresindeki koruma elemanları değişirse mevcut uygunluk etkilenebilir. Bu durumda teknik değerlendirme yapılmalıdır.
ECE R34 ağırlıklı olarak sıvı yakıt deposu ve yakıt sistemi güvenliğine odaklanır. LPG, CNG veya alternatif yakıt sistemleri için ayrıca ilgili regülasyonlar değerlendirilmelidir.
Başarısız test sonucunda uygunsuzluğun nedeni analiz edilir. Depo tasarımı, bağlantı elemanları, malzeme seçimi veya montaj yapısı üzerinde iyileştirme yapılabilir ve yeniden değerlendirme planlanabilir.
Geçerlilik, ürün tasarımının, üretim koşullarının ve ilgili regülasyon gerekliliklerinin korunmasına bağlıdır. Kritik tasarım, malzeme veya üretim değişikliklerinde yeniden değerlendirme gerekebilir.
Süre; teknik dosyanın tamamlığına, numune hazırlığına, test kapsamına ve laboratuvar planlamasına göre değişir. Eksiksiz dokümantasyon ve doğru numune hazırlığı süreci hızlandırır.
Hayır. ECE R34, yakıt deposu ve yakıt sistemi bileşenlerinin araç tip onay ve güvenlik gereklilikleri kapsamında uygunluğunu doğrular; CE belgesi ise ürünün Avrupa Birliği pazarında piyasaya arz koşullarını sağlayan ilgili yönetmelikler kapsamında değerlendirilir. İki süreç farklı odaklara sahiptir ve ürün kapsamına göre birlikte planlanabilir.
ECE R34 doğrudan ürünün teknik uygunluğunu değerlendirir; ancak yakıt deposu üretimi kaynak, kimyasal madde ve yanıcı sıvı içeren riskli süreçler barındırır. Bu tesislerde ISO 45001 İSG Yönetim Sistemi belgelendirmesi hem işçi güvenliği hem üretim sürekliliği açısından tamamlayıcı bir uygunluk göstergesi olarak değerlendirilebilir.
