Akaryakıt, Esnek ve Kompozit Hortum Periyodik Kontrolleri
Akaryakıt, LPG, doğalgaz, kimyasal ürün, denizcilik ve endüstriyel transfer hatlarında kullanılan esnek ve kompozit hortumlar; yanıcı, parlayıcı, basınçlı veya kimyasal risk içeren akışkanların güvenli şekilde transfer edilmesini sağlayan kritik ekipmanlardır. Bu hortumlarda meydana gelebilecek çatlak, ezilme, aşınma, delaminasyon, bağlantı gevşemesi, kaplin hasarı veya antistatik süreklilik kaybı; sızıntı, yangın, patlama, çevre kirliliği, iş kazası ve operasyonel duruş gibi ciddi sonuçlara yol açabilir.
Bu nedenle akaryakıt hortum periyodik kontrolleri, esnek/kompozit hortum periyodik kontrolleri ve endüstriyel hortum muayeneleri düzenli aralıklarla, yetkin uzmanlar tarafından, uygun test ve ölçüm yöntemleri kullanılarak gerçekleştirilmelidir.
SZUTEST, akaryakıt, esnek metal, kompozit, LPG/doğalgaz, kimyasal dayanımlı ve marine hortumların periyodik kontrol, test, muayene ve raporlama süreçlerinde işletmelere profesyonel teknik hizmet sunar.
Akaryakıt, Esnek ve Kompozit Hortum Nedir?
Akaryakıt ve endüstriyel transfer hortumları; sıvı veya gaz haldeki ürünlerin tank, pompa, dolum kolu, tanker, gemi, tesisat veya proses ekipmanları arasında güvenli biçimde aktarılmasını sağlayan esnek bağlantı elemanlarıdır.
Bu hortumlar kullanım amacına göre farklı malzeme yapısına, basınç dayanımına, kimyasal dirence, sıcaklık aralığına ve bağlantı tipine sahip olabilir. Akaryakıt istasyonlarında kullanılan servis hortumlarından, kimyasal tesislerdeki transfer hortumlarına; denizcilik uygulamalarındaki marine hortumlardan, LPG/doğalgaz sistemlerindeki özel hortumlara kadar geniş bir kullanım alanı bulunur.
Hortumun dış yüzeyinin sağlam görünmesi, her zaman güvenli olduğu anlamına gelmez. İç katmanlarda oluşan ayrışma, tel örgü hasarı, bağlantı noktası gevşemesi, basınç dayanımı kaybı veya elektriksel süreklilik problemi ancak teknik kontrol ve testlerle tespit edilebilir.
Esnek ve Kompozit Hortum Tipleri, Standartlar ve Kontrol Periyotları
| Hortum Tipi | Başlıca Uygulama | Standart / Referans | Kontrol Periyodu |
|---|---|---|---|
| Akaryakıt Transfer Hortumu | Akaryakıt istasyonları, tanker dolum/boşaltım, yakıt transfer hatları | TS EN ISO 1825 ve ilgili teknik kriterler | Kullanım yoğunluğu, üretici talimatı ve risk değerlendirmesine göre periyodik olarak kontrol edilmelidir. |
| Esnek Metal Hortum | Paslanmaz çelik esnek bağlantılar, titreşim kompanzasyonu, proses hatları | İlgili EN/ISO hortum ve basınçlı sistem standartları | Basınç, sıcaklık, titreşim ve çalışma koşullarına göre belirlenen aralıklarla kontrol edilmelidir. |
| Kompozit Yüksek Basınç Hortumu | Kimyasal, akaryakıt, solvent ve yüksek riskli ürün transferi | Ürün tipi ve üretici standardına bağlı teknik gereklilikler | Kimyasal uyumluluk, basınç ve kullanım sıklığına göre düzenli kontrol edilmelidir. |
| LPG / Doğalgaz Hortumu | LPG dolum, gaz transferi, yakıt sistemleri | EPDK LPG düzenlemeleri ve ilgili gaz ekipmanı standartları | Gaz kaçağı, bağlantı güvenliği ve basınç riski nedeniyle düzenli teknik kontrol gerektirir. |
| Kimyasal Dirençli Hortum | Asit, solvent, kimyasal ürün ve proses transferleri | Kimyasal uyumluluk standartları ve üretici teknik dokümanları | Kimyasal maruziyet, sıcaklık ve basınç koşullarına göre kontrol edilmelidir. |
| Denizcilik / Marine Hortumu | Gemi, liman, dolum operasyonları, yakıt ve kimyasal transferi | Marine uygulama standartları ve operasyonel güvenlik gereklilikleri | Deniz ortamı, mekanik zorlanma ve ürün riskine göre periyodik kontrol edilmelidir. |
| Oluklu Esnek Hortum / Bellows | Genleşme, titreşim ve hareket kompanzasyonu gereken hatlar | İlgili kompansatör ve esnek bağlantı standartları | Yorulma, çatlak, deformasyon ve bağlantı güvenliği açısından takip edilmelidir. |
Hortum Periyodik Kontrolü Neden Kritik?
Akaryakıt, LPG, doğalgaz ve kimyasal ürün transferinde kullanılan hortumlar, işletme güvenliği açısından en kritik bağlantı noktalarından biridir. Hortumların sürekli bükülmesi, sürtünmeye maruz kalması, dış ortam koşullarında çalışması, basınca ve kimyasal etkilere maruz kalması zamanla yapısal zayıflamalara neden olabilir.
- Sızıntı ve kaçak riskleri azaltılır.
- Yangın ve patlama riski kontrol altına alınır.
- Hortum dış yüzeyindeki çatlak, ezilme, aşınma ve deformasyonlar tespit edilir.
- Kaplin, rekor, flanş ve armatür bağlantıları değerlendirilir.
- Hidrostatik veya pnömatik basınç dayanımı doğrulanır.
- Antistatik ve elektriksel süreklilik kontrol edilir.
- Kimyasal uyumsuzluk veya malzeme bozulması erken aşamada belirlenir.
- EPDK, iş güvenliği ve tesis içi bakım gereklilikleri desteklenir.
- Plansız duruş, ürün kaybı ve çevresel riskler azaltılır.
Düzenli kontrol yapılmayan hortumlarda ürün sızıntısı, basınç altında patlama, bağlantı kopması, buharlaşma kaynaklı riskler, statik elektrik birikimi ve çevreye yayılım gibi ciddi tehlikeler oluşabilir.
Yasal Dayanak ve Mevzuat Kapsamı
Hortum periyodik kontrolleri; iş ekipmanı güvenliği, kimyasal madde güvenliği, akaryakıt istasyonu teknik gereklilikleri, LPG uygulamaları ve büyük endüstriyel kaza risklerinin yönetimi açısından farklı mevzuat ve standartlarla ilişkilidir.
| Mevzuat / Standart | Hortum Kontrolleri Açısından İlgisi |
|---|---|
| İş Ekipmanlarının Kullanımında Sağlık ve Güvenlik Şartları Yönetmeliği | İş yerlerinde kullanılan ekipmanların güvenli kullanımının sağlanması, bakım ve periyodik kontrol süreçlerinin yürütülmesi açısından temel çerçeve oluşturur. |
| EPDK Akaryakıt İstasyonları Teknik Kriterleri | Akaryakıt istasyonlarında kullanılan dolum, transfer ve servis ekipmanlarının güvenli işletilmesi açısından dikkate alınır. |
| Kimyasal Maddelerle Çalışmalarda Sağlık ve Güvenlik Tedbirleri Yönetmeliği | Kimyasal ürün transferinde kullanılan hortumların malzeme uyumluluğu, sızıntı riski ve çalışan güvenliği açısından değerlendirilmesini destekler. |
| SEVESO / BEKRA Yönetmeliği | Büyük endüstriyel kaza riski bulunan tesislerde tehlikeli madde transfer hatlarının güvenli işletilmesi ve risklerin yönetilmesi açısından önemlidir. |
| LPG Yönetmeliği / EPDK | LPG transfer hortumları, bağlantı ekipmanları, gaz kaçağı riski ve işletme güvenliği açısından dikkate alınır. |
| TS EN ISO 1825 | Akaryakıt ve havacılık yakıtı transfer hortumları gibi belirli hortum tipleri için teknik gereklilikler ve performans kriterleri açısından referans alınabilir. |
Yanıcı, parlayıcı ve kimyasal ürün transferinde kullanılan hortum sistemlerinin doğurabileceği risklerin sistematik olarak yönetilmesi için ISO 45001 İş Sağlığı ve Güvenliği Yönetim Sistemi belgelendirmesi, işletmenin iş güvenliği süreçlerini kurumsal bir çerçevede yürütmesini destekler.
Akaryakıt ve Esnek Hortum Periyodik Kontrol Kapsamı
Akaryakıt ve esnek hortum periyodik kontrol süreci; hortumun kullanım alanına, taşıdığı ürünün risk sınıfına, basınç değerine, bağlantı tipine, çevresel koşullara ve üretici talimatlarına göre planlanır. Kontrol sürecinde görsel muayene, basınç testleri, tahribatsız muayene, elektriksel süreklilik kontrolü ve bağlantı güvenliği birlikte değerlendirilir.
| Kontrol Yöntemi | Uygulandığı Hortum Türü | Kapsam |
|---|---|---|
| Görsel Muayene | Tüm akaryakıt, esnek, kompozit, LPG, kimyasal ve marine hortumlar | Çatlak, ezilme, kesik, aşınma, kabarma, deformasyon, dış kılıf hasarı, bükülme izi, bağlantı gevşemesi ve ürün sızıntısı kontrol edilir. |
| Hidrostatik Basınç Testi | Sıvı transfer hortumları, akaryakıt ve kimyasal hortumlar | Hortumun belirlenen test basıncında kaçak, şişme, deformasyon veya bağlantı problemi oluşturup oluşturmadığı değerlendirilir. |
| Pnömatik Basınç Testi | Gaz transfer hortumları ve uygun görülen sistemler | Basınç altında kaçak, bağlantı güvenliği ve sızdırmazlık durumu kontrol edilir. Test güvenlik önlemleri alınarak uygulanır. |
| Ultrasonik Kalınlık Ölçümü | Metal bağlantı parçaları, kaplinler ve uygun metal hortum bileşenleri | Metal parçalarda et kalınlığı kaybı, korozyon, aşınma ve malzeme incelmesi değerlendirilir. |
| Penetrant / PT Muayenesi | Metal bağlantı parçaları, kaynaklı bölgeler, kaplin ve armatürler | Yüzeye açık çatlak, gözenek, süreksizlik ve bağlantı bölgesi hatalarının tespiti için uygulanır. |
| Manyetik Parçacık / MT Muayenesi | Ferromanyetik metal bağlantı ve armatür bileşenleri | Yüzey ve yüzeye yakın çatlakların, süreksizliklerin ve imalat/kullanım kaynaklı hataların tespitinde kullanılır. |
| Antistatik / Elektriksel Test | Akaryakıt, solvent, kimyasal ve yanıcı ürün transfer hortumları | Statik elektrik birikimi riskini azaltmak için hortumun elektriksel sürekliliği ve antistatik özelliği kontrol edilir. |
| Kaplin ve Armatür Moment Testi | Kaplinli, rekorlu, flanşlı ve bağlantı elemanlı hortumlar | Bağlantı elemanlarının sıkılık, mekanik dayanım, gevşeme ve güvenli bağlantı açısından kontrol edilmesini sağlar. |
Akaryakıt Hortum Periyodik Kontrolleri: EPDK Kapsamı
Akaryakıt istasyonlarında kullanılan hortumlar, müşteriye yakıt ikmali yapılan servis noktalarında doğrudan kullanıcı ve çevre güvenliğiyle ilişkilidir. Bu hortumlarda oluşabilecek küçük bir kaçak bile yangın, kayma/düşme, çevre kirliliği, ürün kaybı ve marka güvenilirliği açısından ciddi sonuçlar doğurabilir.
- Akaryakıt transfer hortumlarının fiziksel durumu
- Tabanca ve hortum bağlantı noktaları
- Kaplin, rekor ve bağlantı elemanları
- Sızıntı ve damlama izleri
- Hortum dış yüzeyi
- Bükülme ve ezilme hasarları
- Antistatik özellik
- Kullanım yoğunluğu
- Üretici tavsiyeleri
- İstasyon bakım kayıtları
Hortum Ömrü ve Değiştirilmesi Gereken Durumlar
Endüstriyel hortumların güvenli kullanım ömrü; hortum tipi, malzeme yapısı, taşıdığı akışkan, çalışma basıncı, sıcaklık, dış ortam şartları, mekanik zorlanma, UV maruziyeti, kimyasal uyumluluk ve bakım geçmişine göre değişir.
- Dış yüzeyde çatlak, kesik, ezilme veya derin aşınma varsa
- Hortumda kabarma, şişme veya katman ayrılması görülüyorsa
- Kaplin veya bağlantı noktasında gevşeme varsa
- Basınç testinde kaçak veya deformasyon oluşuyorsa
- Hortum antistatik özelliğini kaybetmişse
- Kimyasal uyumsuzluk nedeniyle malzeme yumuşaması veya sertleşmesi varsa
- Hortum üzerinde kalıcı bükülme veya kırılma izi varsa
- Metal örgü veya takviye tabakası hasar görmüşse
- Üretici tarafından belirtilen kullanım ömrü dolmuşsa
- Önceki kontrol raporlarında kritik uygunsuzluk tespit edilmişse
Hidrostatik Test ile Pnömatik Test Arasındaki Fark
Hidrostatik test, hortumun sıvı ile belirli bir basınç altında test edilmesidir. Genellikle sıvı transfer hortumlarında uygulanır ve basınç dayanımı, sızdırmazlık, şişme ve deformasyon açısından güvenli değerlendirme sağlar.
Pnömatik test ise hortumun hava veya gaz ile basınç altında test edilmesidir. Gaz sıkıştırılabilir olduğu için pnömatik testlerde güvenlik riski daha yüksektir. Bu nedenle test öncesinde risk değerlendirmesi yapılmalı, uygun güvenlik önlemleri alınmalı ve yalnızca uygun hortum ve sistemlerde uygulanmalıdır.
Her iki test yöntemi de hortumun servis koşullarına, ürün tipine, basınç değerine ve güvenlik gerekliliklerine göre seçilmelidir.

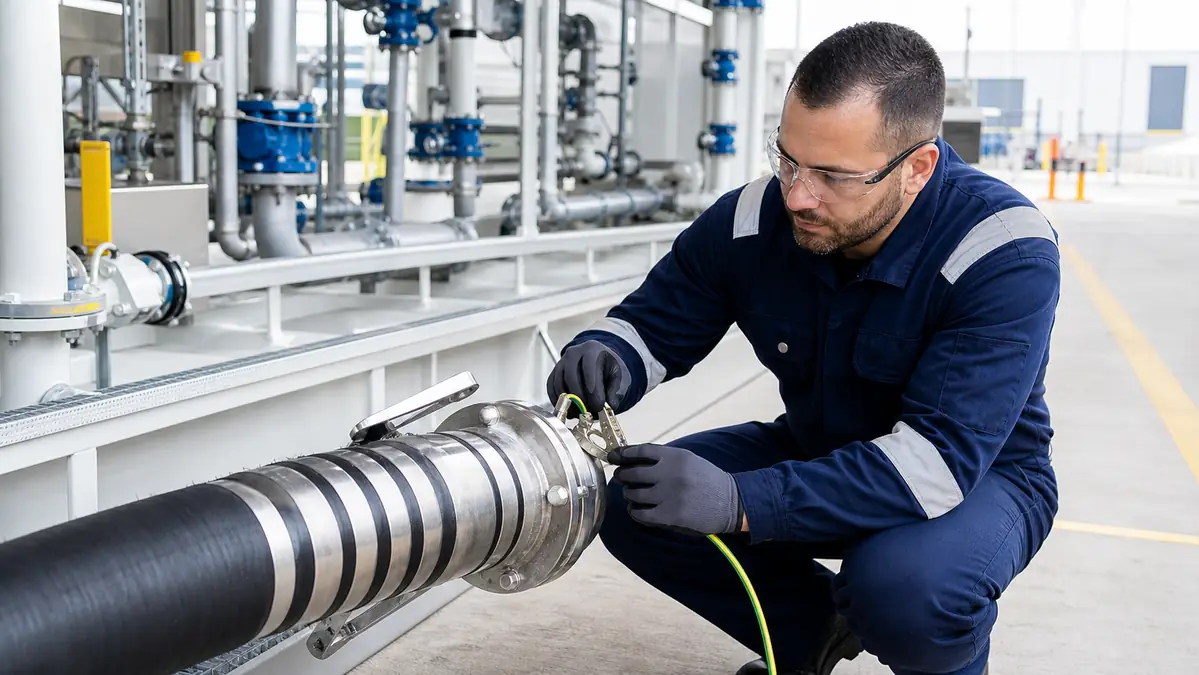

Antistatik ve Elektriksel Süreklilik Kontrolü
Yanıcı ve parlayıcı sıvıların transferinde statik elektrik birikimi önemli bir risk faktörüdür. Akaryakıt, solvent ve bazı kimyasal ürünlerin transferi sırasında hortum üzerinde elektriksel yük birikebilir. Bu yükün güvenli şekilde boşaltılamaması kıvılcım oluşumuna ve yangın/patlama riskine neden olabilir.
- Hortumun elektriksel sürekliliği
- Kaplinler arası iletkenlik
- Topraklama bağlantısıyla uyum
- Statik elektrik boşaltma kabiliyeti
- Kullanım sırasında oluşabilecek kıvılcım riski
Bu test, özellikle akaryakıt ve yanıcı kimyasal transfer hortumlarında kritik öneme sahiptir.
Hortum Periyodik Kontrol Raporu Neleri İçermelidir?
Hortum periyodik kontrol raporu, hortumun mevcut teknik durumunu, ölçüm ve test sonuçlarını, uygunsuzlukları ve önerilen aksiyonları içeren resmi teknik dokümandır.
- Tesis ve lokasyon bilgileri
- Hortumun kullanım amacı
- Hortum tipi ve teknik özellikleri
- Hortum çapı, uzunluğu ve basınç sınıfı
- Seri numarası veya tanımlama etiketi
- Taşınan akışkan tipi
- Kontrol tarihi
- Uygulanan muayene ve test yöntemleri
- Görsel muayene bulguları
- Basınç testi sonuçları
- Antistatik/elektriksel süreklilik test sonuçları
- Kaplin, rekor, flanş ve armatür kontrolleri
- Varsa NDT muayene sonuçları
- Tespit edilen uygunsuzluklar
- Risk değerlendirmesi
- Kullanıma uygunluk değerlendirmesi
- Düzeltici faaliyet ve değişim önerileri
- Sonuç ve teknik değerlendirme
Bu rapor, bakım planlaması, yasal uygunluk takibi, iş güvenliği yönetimi ve ekipman değişim kararları için önemli bir referans niteliği taşır.
Hangi Alanlarda Hortum Periyodik Kontrolü Yapılır?
Akaryakıt, esnek ve kompozit hortum periyodik kontrol hizmeti birçok farklı sektör ve uygulama alanında gerçekleştirilir.
- Akaryakıt istasyonları
- LPG dolum ve depolama tesisleri
- Tanker dolum ve boşaltım alanları
- Kimyasal üretim tesisleri
- Petrokimya tesisleri
- Liman ve denizcilik uygulamaları
- Marine yakıt transfer alanları
- Depolama terminalleri
- Sanayi tesisleri
- Rafineri ve enerji tesisleri
- Gıda ve proses endüstrisi
- Basınçlı hat bağlantıları
- Mobil dolum sistemleri
Aynı tesiste çok sayıda hortum bulunan işletmelerde kontroller toplu bakım planı ve sözleşmeli hizmet modeliyle düzenli olarak takip edilebilir.
SZUTEST Hortum Periyodik Kontrol Hizmeti
SZUTEST, akaryakıt, esnek ve kompozit hortumların güvenli kullanımını desteklemek amacıyla periyodik kontrol, test, muayene ve raporlama hizmetleri sunar.
- Akaryakıt hortum periyodik kontrolleri
- Esnek/kompozit hortum periyodik kontrolleri
- Görsel muayene
- Hidrostatik basınç testi
- Pnömatik basınç testi
- Ultrasonik kalınlık ölçümü
- Penetrant muayenesi
- Manyetik parçacık muayenesi
- Antistatik ve elektriksel süreklilik testi
- Kaplin ve armatür kontrolleri
- EPDK kapsamlı akaryakıt istasyonu hortum kontrolü
- Hortum ömrü ve değişim değerlendirmesi
- Teknik raporlama ve uygunsuzluk değerlendirmesi
Hortum Periyodik Kontrol Hizmeti İçin Başvurun
Akaryakıt, esnek metal, kompozit, LPG, doğalgaz, kimyasal dayanımlı veya marine hortumlarınızın periyodik kontrolleri için SZUTEST uzmanlarından destek alabilirsiniz.
Hortumlarınızın güvenli kullanımı, mevzuata uygunluğu, basınç dayanımı, antistatik özelliği, kaplin bağlantı güvenliği ve teknik durumunun değerlendirilmesi için bizimle iletişime geçebilir veya online başvuru formunu doldurabilirsiniz.
SZUTEST ile hortum sistemlerinizi güvenli, izlenebilir ve kontrollü şekilde yönetin.
Sıkça Sorulan Sorular
Kontrol sıklığı; hortumun kullanım yoğunluğu, çevresel koşullar, üretici talimatları, işletme bakım planı ve ilgili mevzuat gerekliliklerine göre belirlenmelidir. Yoğun kullanılan akaryakıt istasyonlarında düzenli görsel kontrol ve periyodik teknik muayene yapılması önerilir.
Esnek metal hortumlar, kullanıldığı sistemin basınç sınıfına, bağlantı şekline ve işletme koşullarına göre basınçlı kap mevzuatı ve basınçlı sistem güvenliği açısından değerlendirilebilir. Bu nedenle hortumun bağlı olduğu ekipman, çalışma basıncı ve uygulama alanı birlikte incelenmelidir.
Kontrol süresi geçmiş, hasarlı veya uygunluğu doğrulanmamış hortumların kullanımı işletme güvenliği açısından risk oluşturur. Bu hortumlar kaçak, patlama, bağlantı kopması veya çevresel yayılım gibi tehlikelere neden olabileceği için teknik kontrol yapılmadan kullanılmamalıdır.
Hidrostatik test sıvı ile yapılan basınç testidir ve genellikle sıvı transfer hortumlarında tercih edilir. Pnömatik test ise hava veya gaz ile yapılan testtir. Gaz sıkıştırılabilir olduğu için pnömatik test daha yüksek güvenlik riski taşır ve uygun önlemler alınarak uygulanmalıdır.
Rapor; hortum tipi, kullanım amacı, teknik özellikler, test yöntemleri, ölçüm sonuçları, görsel muayene bulguları, kaplin ve armatür kontrolleri, uygunsuzluklar, risk değerlendirmesi ve kullanıma uygunluk sonucunu içermelidir.
Evet. Aynı tesiste veya farklı lokasyonlarda bulunan çok sayıda hortum için toplu kontrol planı oluşturulabilir. Bu yöntem, kontrol takibini kolaylaştırır, raporlama standardı sağlar ve bakım/değişim planlamasını daha verimli hale getirir.
